Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez Vierbein » wtorek, 5 marca 2019, 19:24

Samolot z korzeniami w erze lotnictwa pionierskiego - zaprojektowany w 1913 r. jako rozwinięcie projektów B.E.1 i B.E.2 (były to pojedyńcze egzemplarze) oraz wersji B.E.2a i B.E.2b. Pierwszy w historii samolot zaprojektowany specjalnie do celów wojskowych. Przy projektowaniu przyjęto założenie, że ma to być stabilna platforma umożliwiająca pilotowi lot "hands off stick" i wykonywanie w tym czasie czynności fotografowania i obserwacji - bo takie role przewidywano dla lotnictwa wojskowego. Po raz pierwszy sporządzono dokumentację umożliwiającą produkcję licencyjną, również przez firmy, które z lotnictwem nie miały nic wspólnego. W produkcji B.E.2c w czasie I wojny uczestniczyło ok. 20 firm, w tym szkutnicze i meblarskie. Konstrukcja B.E 2c stanowiła podstawę do rozwoju takich samolotów jak B.E.12, R.E.8, F.K.3 czy S.E.5a.
W warunkach wojennych stateczność B.E.2c szybko stała się jego główną wadą - samolot stanowił łatwy cel dla zwrotnych samolotów niemieckich, szczególnie zaś dla monoplanów Fokkera (zwanych "biczem Fokkera" - Fokker scourge) z zamontowanymi synchronizatorami do strzelania przez śmigło. Straty RFC rosły błyskawicznie. Wkrótce sprawa wywołała burzę w Izbie Gmin. "Nasi dzielni lotnicy są raczej mordowani niż zabijani!" perorował w marcu 1916 roku, poseł Noel Pemberton Billing - biznesmen, awanturnik, awiator, ekscentryk, założyciel firmy Supermarine.

Pomimo wszystko, B.E.2c utrzymały się w linii do 1917 roku i okazały się bardzo podatną na modernizacje platformą. Powstało ponad 3500 tych samolotów, które służyły we wszystkich zakątkach British Empire.

Przerwany Warsztat - http://www.pwm.org.pl/viewtopic.php?f=848&t=86181 - w ramach konkursu "I wojna światowa w miniaturze".
Model Rodena jest dobrze zwymiarowany, chociaż kadłub jest za długi o 2-3 mm w porównaniu do dostępnych planów. Błąd jest najprawdopodobniej w rejonie silnika. Słabością zestawu jest brak rozwiązań konstrukcyjnych - jak połączyć poszczególne części, aby filigranowa konstrukcja się nie rozpadła? Trzeba wszystko wymyślić i zaplanować samemu. Przy czym model nie wybacza błędów. Każda próba pójścia na skróty kończyła się małą katastrofą i koniecznością powtórzenia czynności. Tak było np. z montażem górnego płata, steru kierunku, czy lotek. Jakieś dwie minuty po zakończeniu budowy nastąpiła seria katastrof (odpadły posznurowane już lotki, musiałem wymieniać linki napędowe steru kierunku wzdłuż kadłuba itp.), tak jakby model nie godził się z faktem ukończenia go.
Należy pamiętać, że w tym modelu naciągi spełniają tą samą rolę, co w prawdziwym samolocie - trzymają go w kupie. Dlatego nie polecam modnych nowości w postaci gumowych nitek, a tradycyjną żyłkę, którą trzeba obkurczać żywym ogniem. Próbowałem wykorzystać nitkę AK 0,03 mm, jednak większość już zastosowanych musiałem wymienić na żyłkę, gdyż zaczęły flaczeć z czasem.
Oprócz żyłek 0,10 i 0,14 mm, zastosowałem blaszki: fotele, zegary, szycia na kadłubie, piasta śmigła, rurki mosiężne do imitacji śrub oraz jako dźwigary dolnego płata, a także sporo profili Evergreen do sztukowania tej konstrukcji. Sporo części zestawu zastąpiłem własną produkcją. W rezultacie po ukończeniu kilka ramek pozostało niemal nietkniętych. Samodzielnie wykonałem m.in. stelaż do kamery oraz uchwyt "candlestick" do Lewisa - nie było tych części w zestawie.
Nie udało mi się wykonać tego modelu w "czystej" konwencji Widać na nim niezamierzone ślady modelarskiego wysiłku.

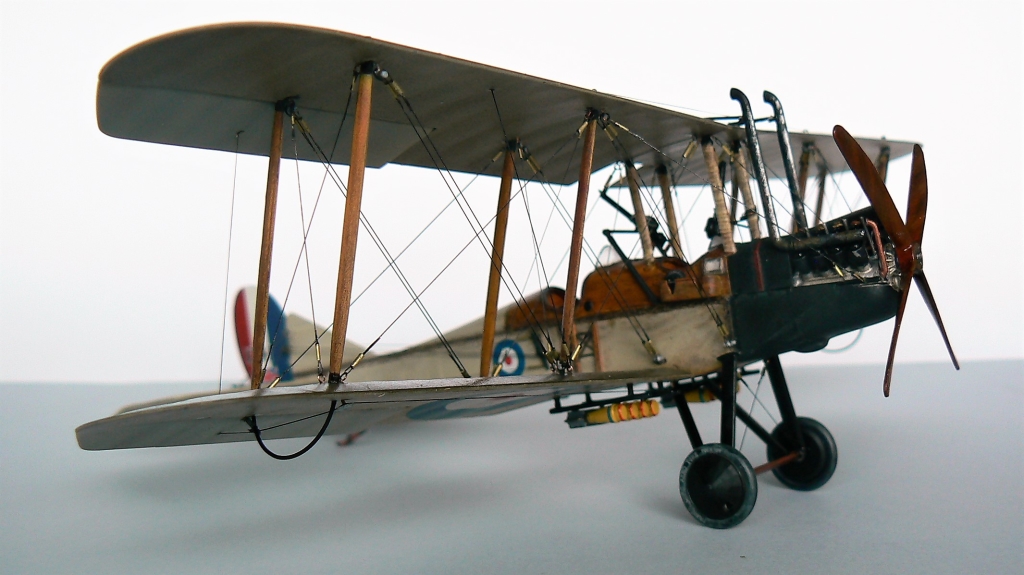

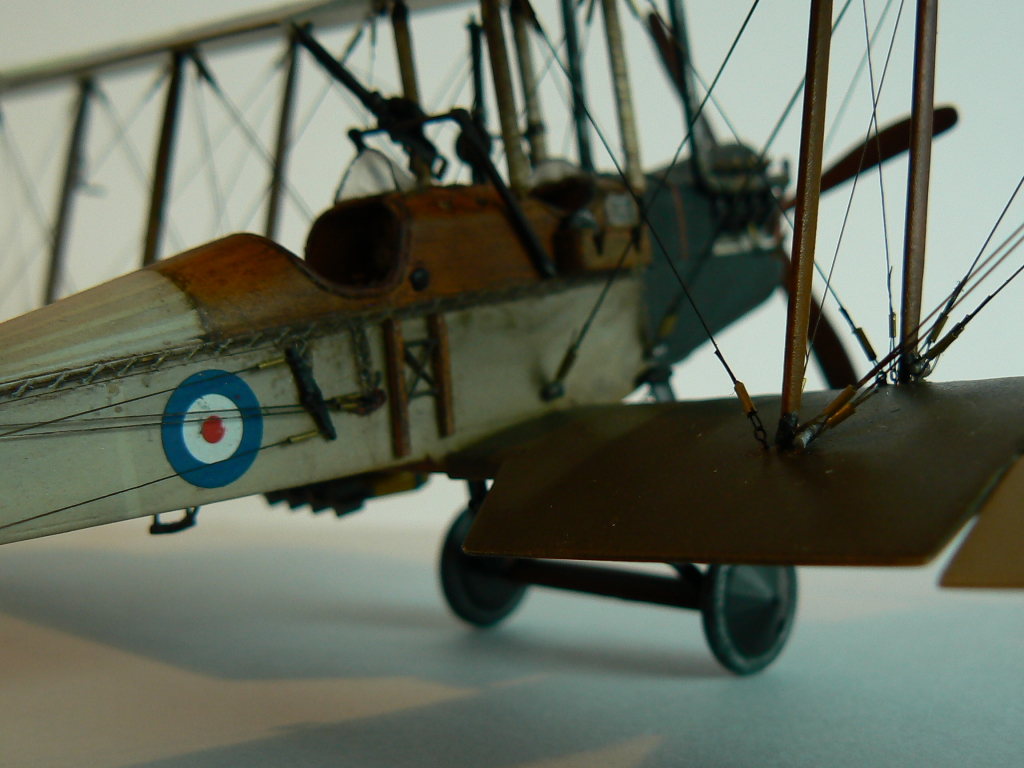

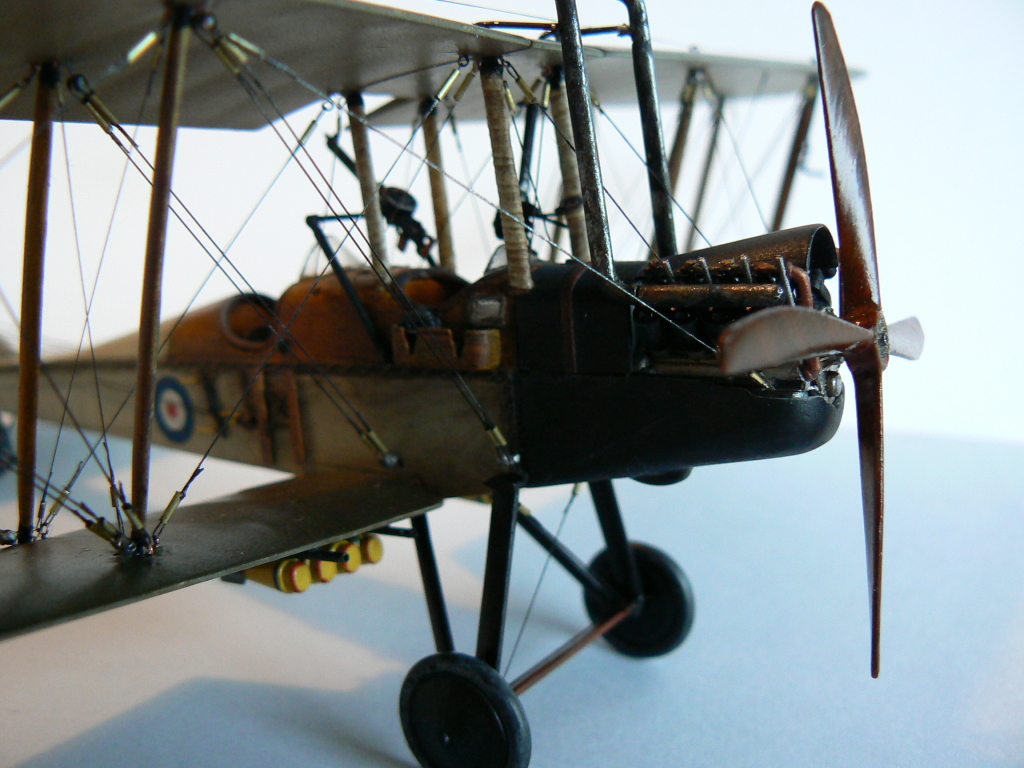

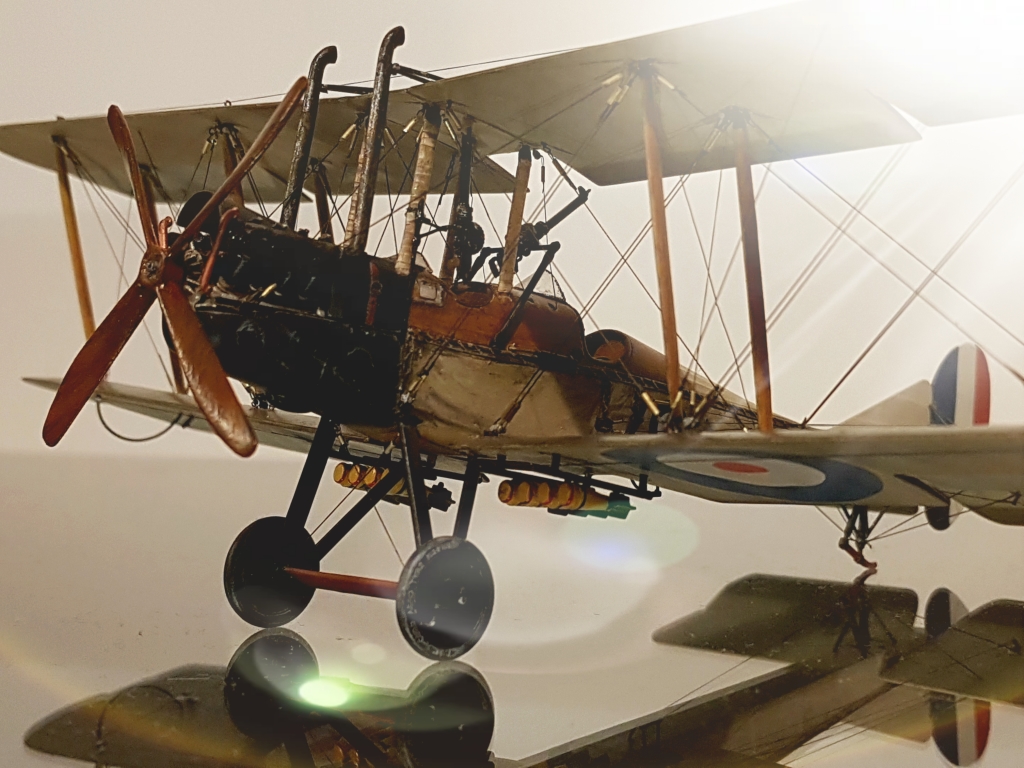

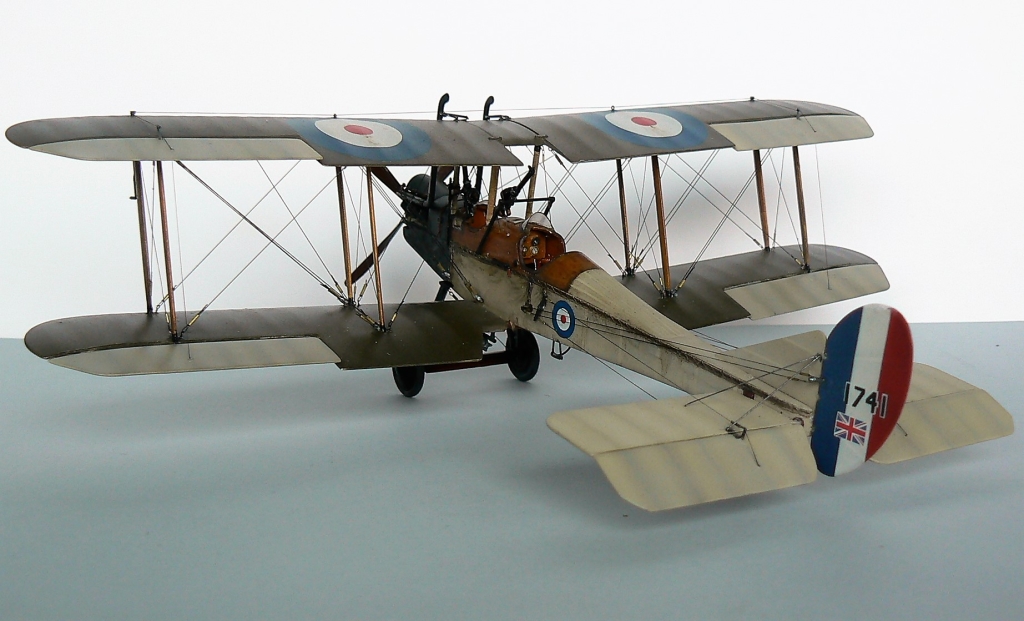

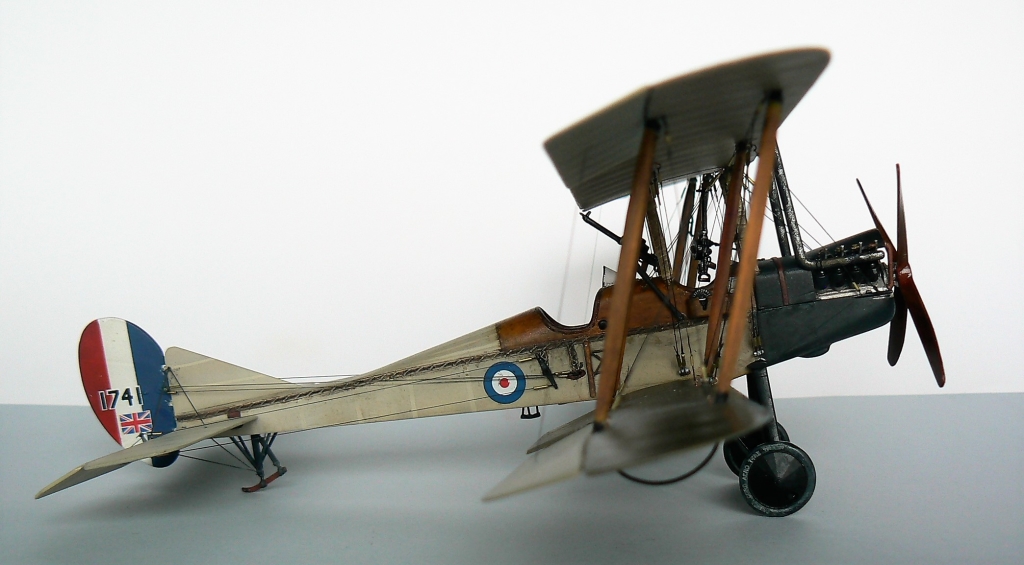

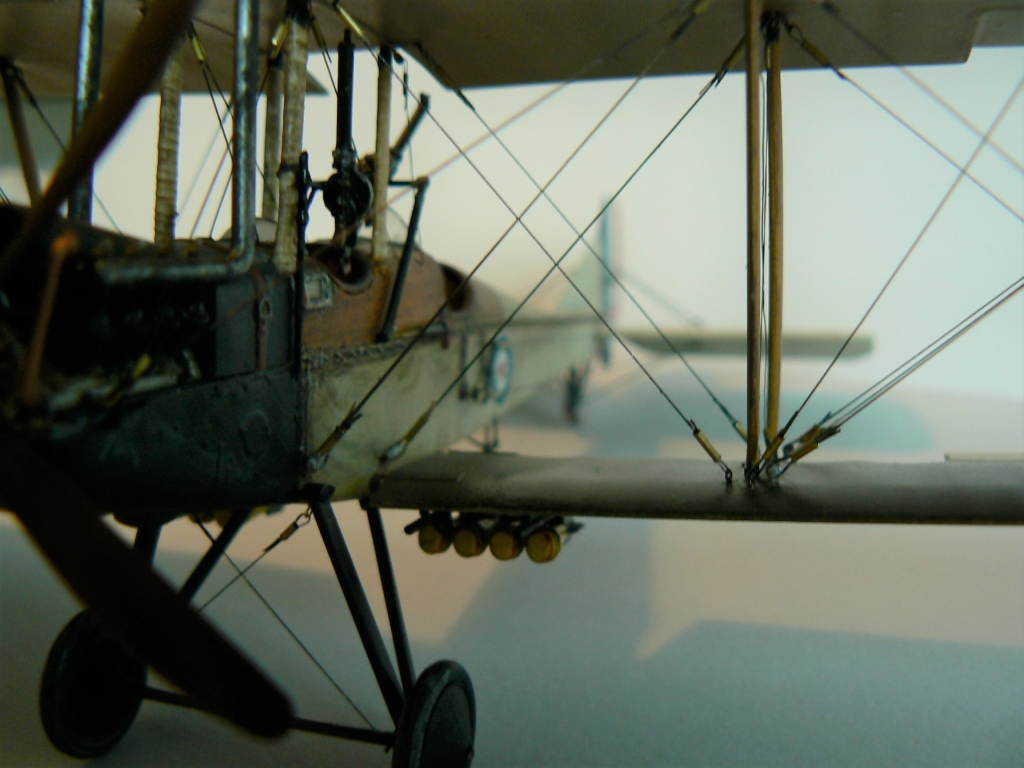

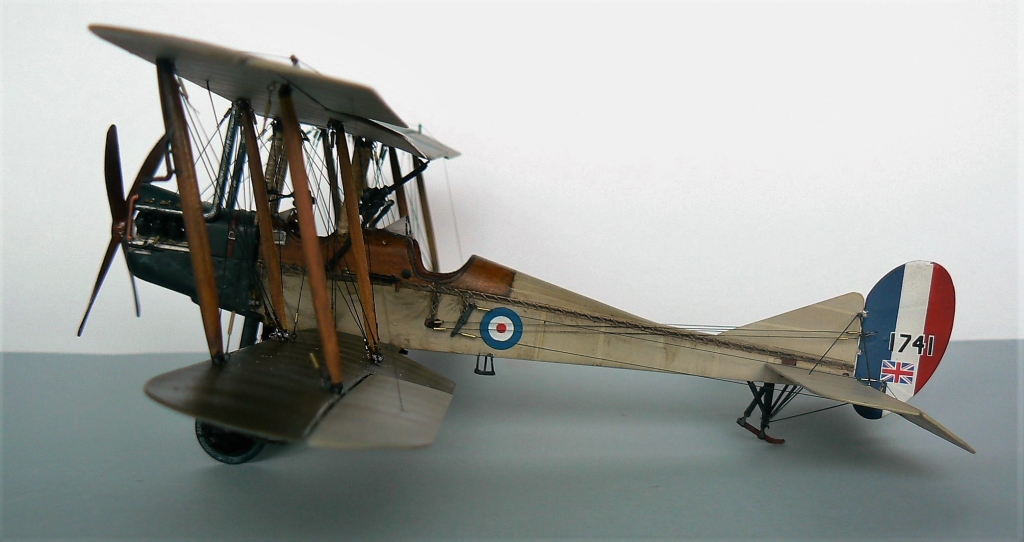

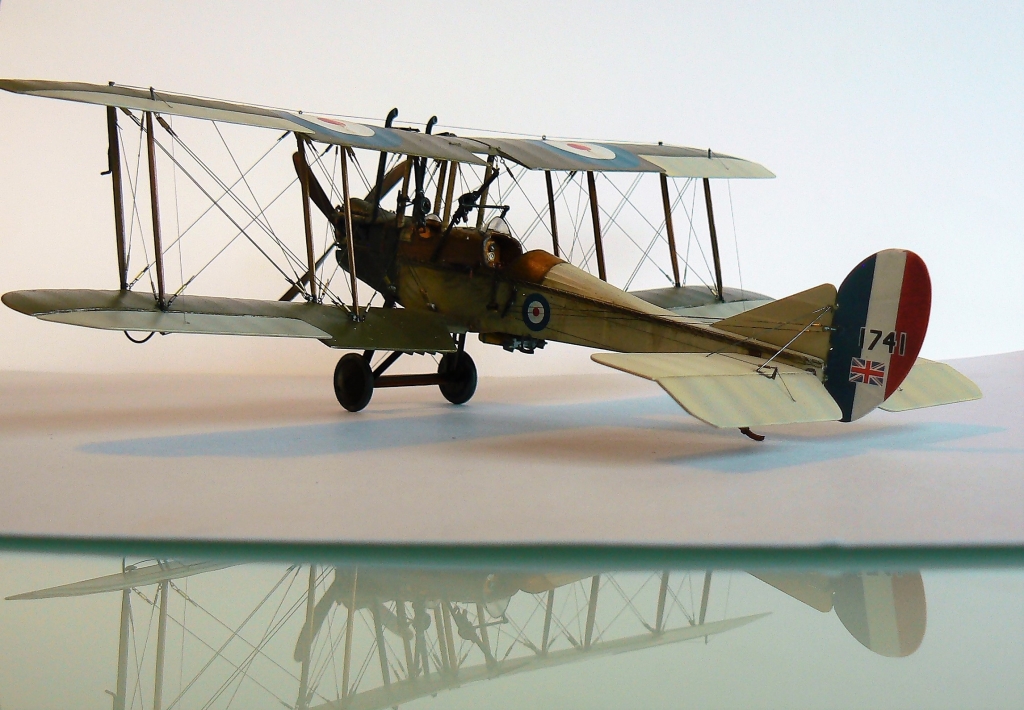

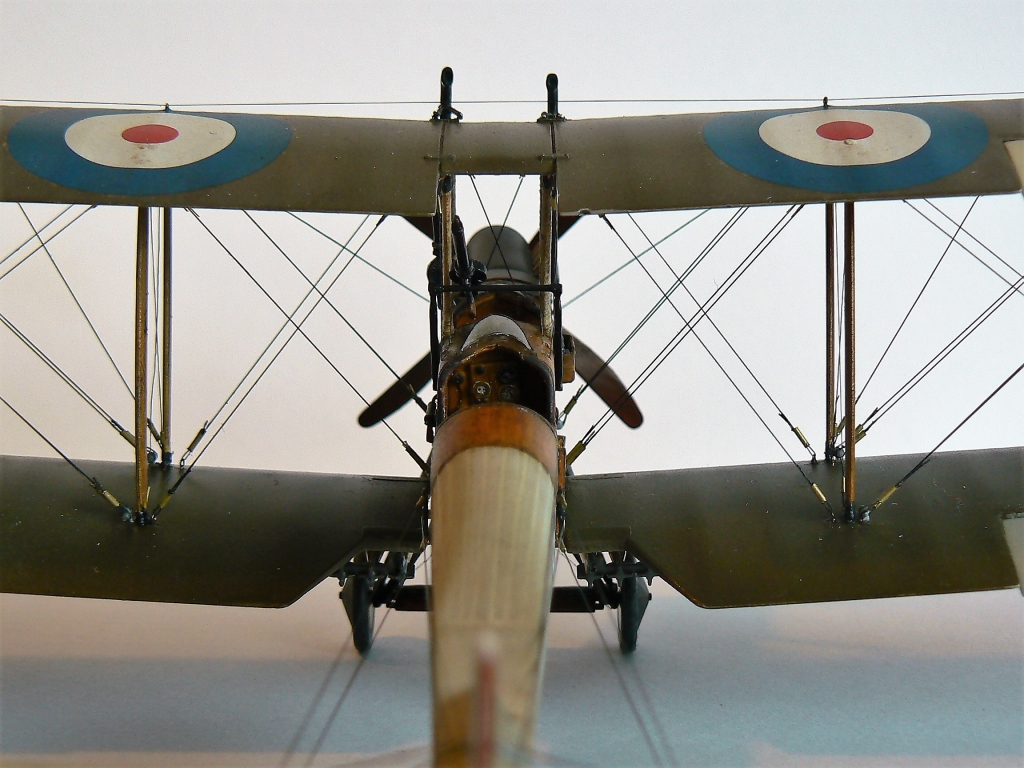

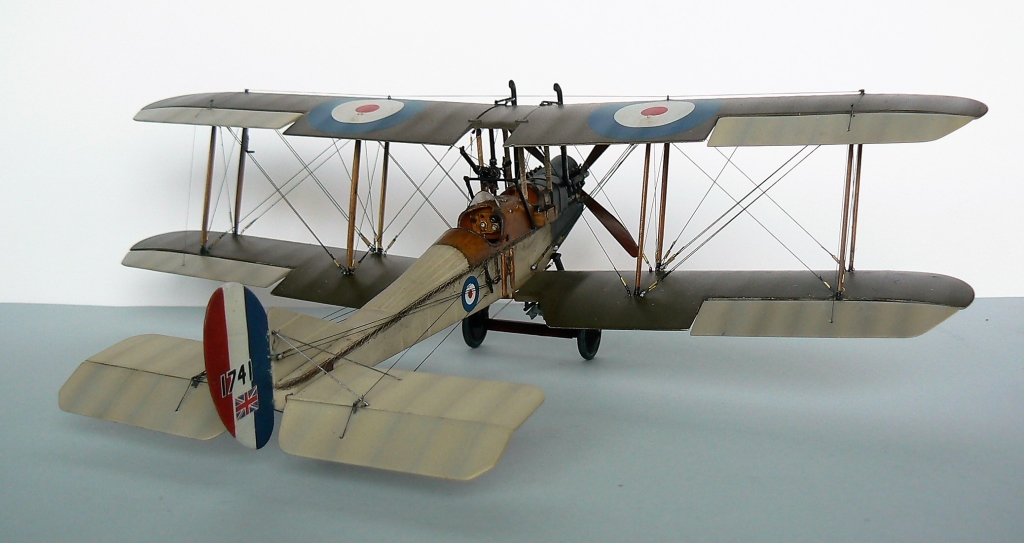

Wykonałem samolot nr 1741 w barwach 12 dywizjonu RFC w lutym 1916 r. Samolot przebywał we Francji od września 1915. W grudniu został uszkodzony. Po remoncie w UK pod koniec lutego 1916 został odesłany do Francji, gdzie 1. marca uległ wypadkowi i został spisany ze stanu 3 dni później. Podzielił los wielu.
Rozważania nt. barw samolotu znajdują się w tym wątku http://www.pwm.org.pl/viewtopic.php?f=3&t=82587. Ostatecznie wybrałem propozycję z instrukcji jako najbardziej prawdopodobną i prostą.
Podsumowując- nie miałem najmniejszych szans na wykonanie tego modelu w ramach czasowych konkursu. Porwałem się z motyką na słońce. Ale cieszę się, że wreszcie go ukończyłem.

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek
Ostatnio edytowano środa, 6 marca 2019, 09:24 przez Vierbein, łącznie edytowano 1 raz
PORTFOLIO
"The nice thing about P.C.10 is nobody can prove you wrong"
Avatar użytkownika
Vierbein

100-lecie Niepodległości

Posty: 245
Dołączył(a): środa, 20 czerwca 2012, 10:57
Lokalizacja: Ankara

Reklama

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez astarott » wtorek, 5 marca 2019, 19:54

Ło matko, ale żaglowiec. Piękny jest.
Jeśli brat twój zawini, upomnij go; i jeśli żałuje, przebacz mu.
Avatar użytkownika
astarott

100-lecie Niepodległości

Posty: 1151
Dołączył(a): piątek, 29 kwietnia 2016, 13:58
Lokalizacja: Bstok

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez Thalgonis » wtorek, 5 marca 2019, 20:38

Też miałem takie skojarzenie - „żaglowiec” :D.
Świetny.
Pozdrówka
Thalgonis
Thalgonis

Posty: 277
Dołączył(a): środa, 13 czerwca 2018, 17:51
Lokalizacja: Kalisz

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez Aleksander » wtorek, 5 marca 2019, 23:11

A mnie się kojarzy z etażerką (fakt, że piękną)!
Super wygląda!
Obrazek
Aleksander Górski
..."be yourself, no matter what they say"...
Avatar użytkownika
Aleksander

Posty: 5587
Dołączył(a): środa, 19 września 2007, 18:14
Lokalizacja: "Miasto Meneli"

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez abtb » środa, 6 marca 2019, 08:33

Przepiękny!
Zegarmistrzowska robota.
"Kominy" dodają niesamowitego uroku temu latawcowi. :mrgreen:
abtb

Posty: 159
Dołączył(a): poniedziałek, 3 grudnia 2018, 09:43
Lokalizacja: Bielsk Podlaski

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez greatgonzo » środa, 6 marca 2019, 12:34

Obrazek

Model prezentuje się znakomicie. Szkoda, że zdjęcia takie ciemne i np w rejonie silnika można sobie najwyżej powyobrażać co tam jest.
Obrazek
Avatar użytkownika
greatgonzo

Posty: 3587
Dołączył(a): czwartek, 4 września 2008, 16:23
Lokalizacja: Giżycko

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez Bolo07 » środa, 6 marca 2019, 22:38

Właśnie tak wygląda aeroplan z czasów Wielkiej Wojny !
Gratulacje.
Modelarstwo to nie tylko wieczorne dłubanie - to zabawa z historią.
Avatar użytkownika
Bolo07

Posty: 360
Dołączył(a): środa, 26 lutego 2014, 11:05
Lokalizacja: Dolny Śląsk

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez MKWJTC » czwartek, 7 marca 2019, 13:11

Warto było siedzieć i walczyć jak z prawdziwym egzemplarzem. Jest świetny. Podoba mi się pokrycie kadłuba tuż za silnikiem, po lewej stronie. Nie wiem czy poluzowałoby się tak w realu, ale tak własnie wygląda.
Avatar użytkownika
MKWJTC

Posty: 142
Dołączył(a): niedziela, 10 stycznia 2010, 15:46
Lokalizacja: CK

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez Vierbein » piątek, 8 marca 2019, 12:41

Dzięki za komentarze. Tak, wiem że zdjecia nie są najlepsze. Przy okazji postaram sie zrobić bardziej doświetlone i wyraźne.
Co do fałdowania płótna, to cieszę się, że ten efekt właśnie tak Kolega odczytał. Zdarzało się, że płótno się marszczyło tu i tam, jak na poniższym obrazku. Trudno to oddać na modelu, ja pociągnąłem po nawierzchni pędzelkiem z surfacerem i dodałem cieniowanie po naniesieniu koloru.

Obrazek

Tak mi się wydaje, że w kwestii BE.2c to nie jest moje ostatnie słowo, bo zafascynował mnie ten samolot. Ale następny to będzie przynajmniej w dużej części scratch.
PORTFOLIO
"The nice thing about P.C.10 is nobody can prove you wrong"
Avatar użytkownika
Vierbein

100-lecie Niepodległości

Posty: 245
Dołączył(a): środa, 20 czerwca 2012, 10:57
Lokalizacja: Ankara

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez MariuszH » piątek, 8 marca 2019, 14:25

Przepiękny - chciałem napisać szmatławiec, ale tu jakoś nie leży... :D Rzeczywiście, żaglowiec.
Avatar użytkownika
MariuszH

Posty: 52
Dołączył(a): czwartek, 7 marca 2019, 18:45

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez MKWJTC » sobota, 9 marca 2019, 10:07

Vierbein napisał(a):...Ale następny to będzie przynajmniej w dużej części scratch.

Jest zestaw w 1:72 :twisted:
Tak, te wczesne maszyny są fascynujące. Ponieważ wracam do plastiku po przerwie, minie trochę czasu zanim dojdę mojej wymarzonej suszarki na bieliznę: Etrich Taube.
Będę obserwował i uczył się fachu, warto.
Avatar użytkownika
MKWJTC

Posty: 142
Dołączył(a): niedziela, 10 stycznia 2010, 15:46
Lokalizacja: CK

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez KRL » sobota, 9 marca 2019, 10:24

Modelarstwo w pięknym wydaniu.
-----------------------------------------------------------------------------------------------------------------------
Na warsztacie
wietrzenie
Avatar użytkownika
KRL

Posty: 815
Dołączył(a): niedziela, 22 marca 2015, 00:02
Lokalizacja: Gdańsk

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez GrzeM » sobota, 9 marca 2019, 23:16

WSPA-NIA-ŁY!!!
Obserwowałem tę pracę od początku, imponująca! I efekt równie znakomity!
Avatar użytkownika
GrzeM

Posty: 2504
Dołączył(a): poniedziałek, 19 stycznia 2009, 23:39

Re: Royal Aircraft Factory B.E.2c / Roden 1:48

Postprzez Marcin_Matejko » wtorek, 19 marca 2019, 08:22

Piękny :shock:
Per Aspera ad Astra
IPMS Polska / IPMS Świdnica / IPMS Air-race / RCtank.pl / RC-trial.pl
Avatar użytkownika
Marcin_Matejko

Posty: 969
Dołączył(a): sobota, 15 stycznia 2011, 22:56
Lokalizacja: Świdnica
