Heinkel He 111 H-6 | Monogram | 1/48

Postprzez shivadog » sobota, 26 lipca 2008, 20:53

Planowałem zrobić heńka Sycylia/Afryka o takiego:
Obrazek
malowanie według monografii Kagero.
Nie znalazłem żadnych zdjęć tego egzemplarza poza, hiszpańską Casą w tym malowaniu.
Model waloryzuję kokpitem Airesa i blaszką Eduarda, plan był taki aby skupić się na kokpicie i malowaniu, całkowicie odpuścić sobie wnętrze, którego i tak niewiele widać.

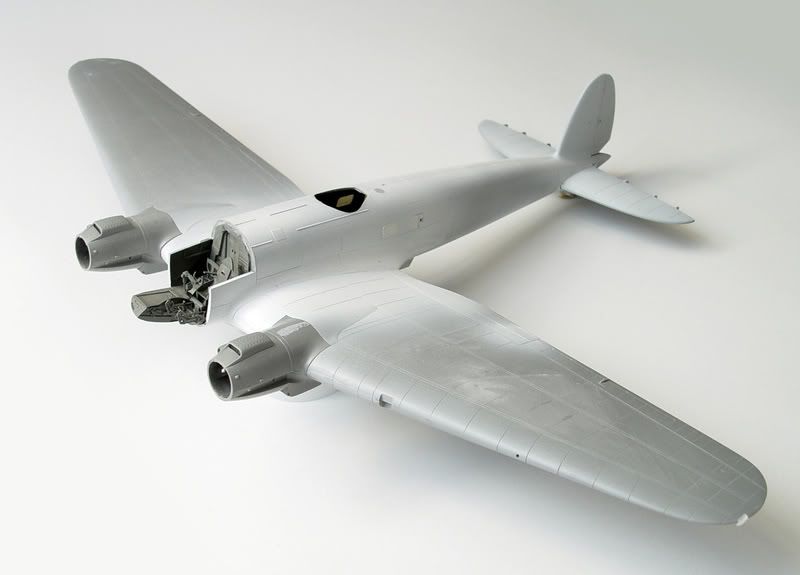

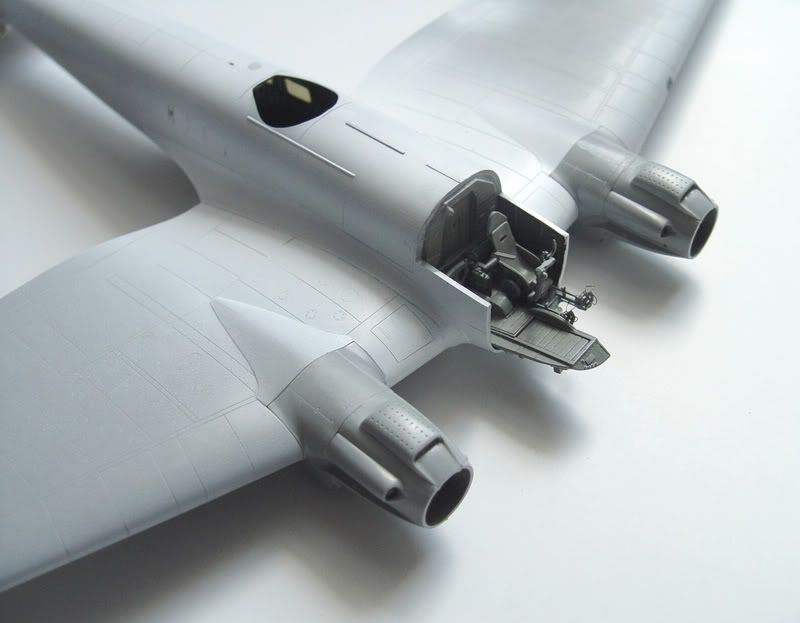

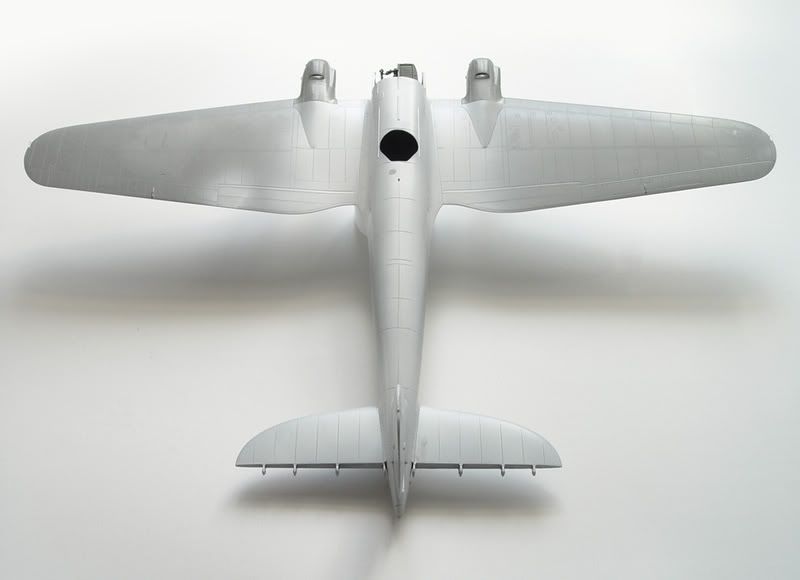

Po paru miesiącach, wielokrotnie przerywanych i wznawianych z braku czasu prac wygląda to mniej więcej tak:
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

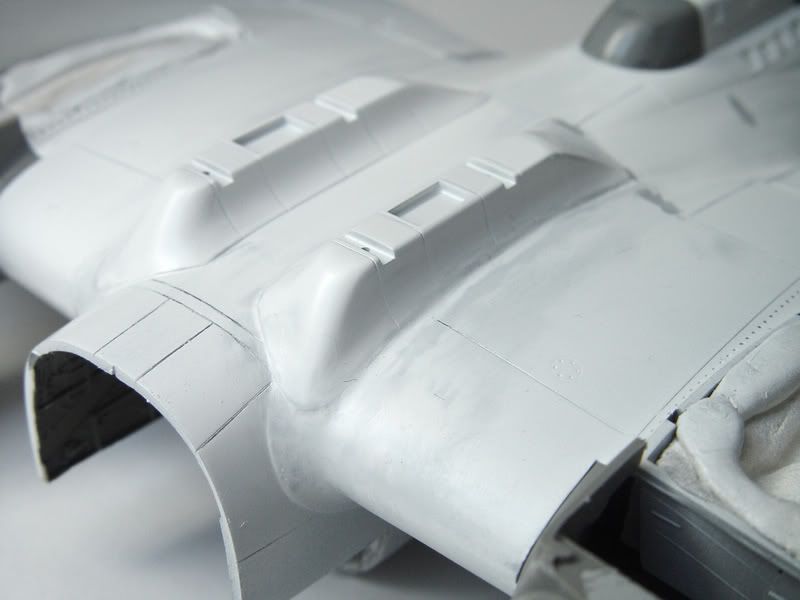

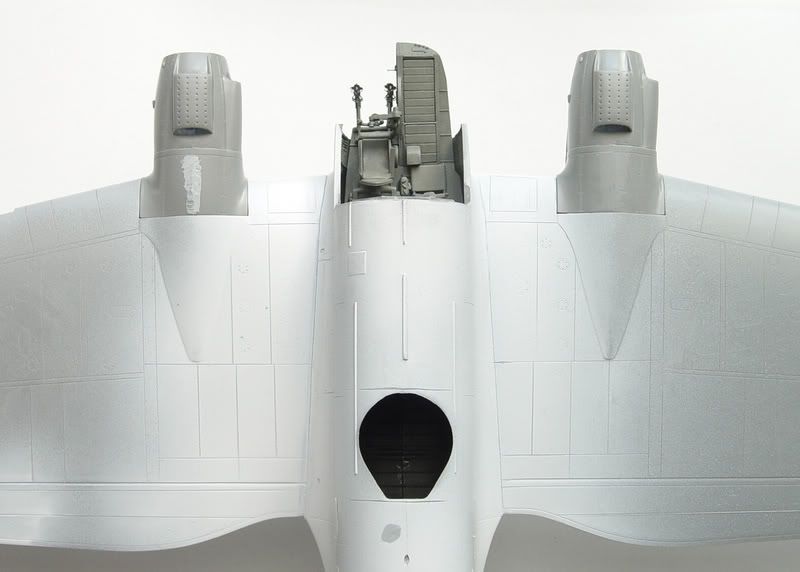

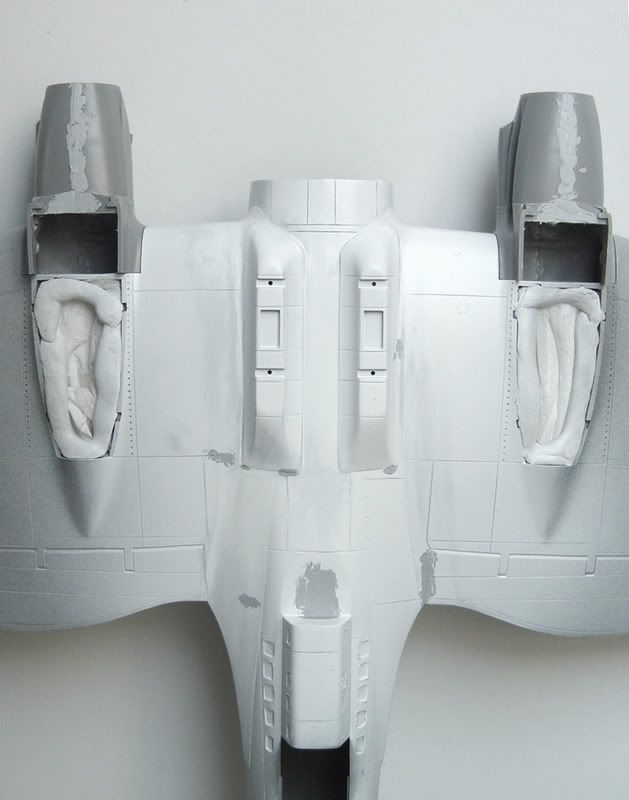

Pasowanie elementów dość nierówne, połówki kadłuba złożyły się dość ładnie, skrzydło/kadłub - porażka,
przegroda za kokpitem zostawiła dookoła ogromną szparę..., silniki wstawione na próbę też tworzą niezły uskok.

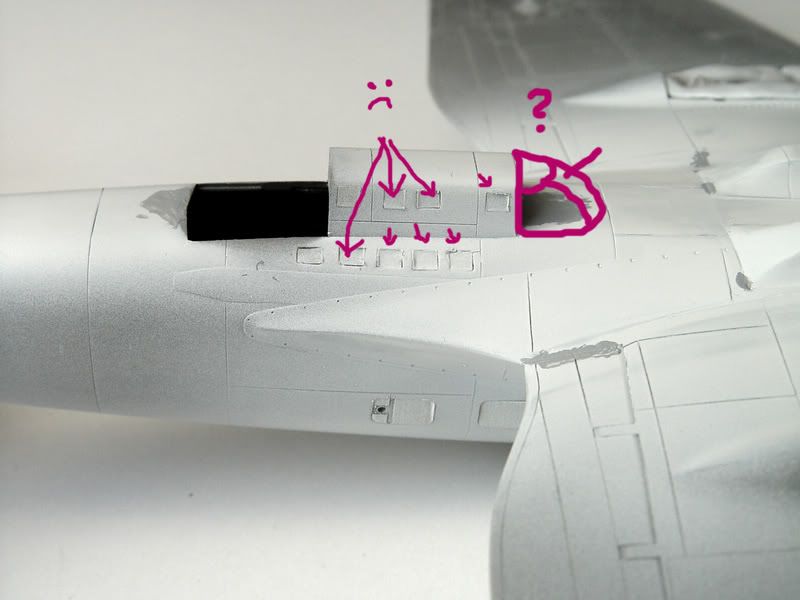

Okienka w kadłubie i dolnym stanowisku strzeleckim - porażka, wyglądają okropnie jak krzywe soczewki, mają się słabo do otworów na nie przeznaczonych. Większość części posiada spore nadlewki, ślady po wypychaczach w dziwnych miejscach, w ogóle widać, że latka temu "modelu" lecą.
Nie wiem jak to wyjdzie z tym kokpitem, trochę brakuje mi sensownych rysunków ścian bocznych wersji H-6, mam nawet problem żeby połapać się w tym jak to Aires zaplanował na instrukcji. Mam dylemat, czy zostawić w kokpicie RLM O2 jak resztę kadłuba, czy jednak RLM 66?

sylwetka z Kagero ma również dolne/przednie stanowisko strzelca, które nie jest uwzględnione w modelu, zastanawiałem się czy jakoś tego nie próbować zrobić, ale po pierwsze nie mam zdjęcia które by potwierdzało to co jest na sylwetce, po drugie zupełnie nie wiem jak się za to zabrać, można by może jakoś użyć części z plastiku jako kopyta, i po trzecie zupełnie nie mam pojęcia jak to w środku wyglądało. Chyba zostawię pełne, jak nie walnę tym wszystkim o ścianę. Tak też się zastanawiam, skoro tam wiszą te torpedy jak ten biedny strzelec miałby korzystać z tego stanowiska?

Obrazek

jakiś doping by się przydał :D

pozdrawiam

Jerzy
Avatar użytkownika
shivadog

Posty: 3809
Dołączył(a): sobota, 22 września 2007, 14:51
Lokalizacja: WRSW/3M

Reklama

Re: Heinkel He-111 H6 | Monogram | 1/48

Postprzez Stratocaster » sobota, 26 lipca 2008, 21:40

Patrzę. Przyzwoite zdjęcia, to i oglądać się chce. Ponieważ kolega po fachu, będę patrzył jeszcze intensywniej.
Stratocaster

Posty: 656
Dołączył(a): wtorek, 25 września 2007, 09:00
Lokalizacja: Łódź

Re: Heinkel He-111 H6 | Monogram | 1/48

Postprzez Timi » sobota, 26 lipca 2008, 22:47

Dokładnie, jak zdjęcia czytelne i opisane to aż patrzeć się chce, a model ciekawy
pozdrawiam
Tomasz Modłasiak
(a) Bułki (i tak) nie pikają!!

http://timimodelfactory.blogspot.com/
Avatar użytkownika
Timi

Posty: 1614
Dołączył(a): środa, 19 września 2007, 15:49
Lokalizacja: Częstochowa[K.M. Rozbitek:]

Re: Heinkel He-111 H6 | Monogram | 1/48

Postprzez badger » niedziela, 27 lipca 2008, 17:28

No zbudowałem to "bydlę" był to mój pierwszy model samolotu to i chwalić się czym nie ma (w sumie 4 zrobiłem).
Z przyjemnością będę obserwował. Proponuję dokupić komorę bombową (eduard) - fajna sprawa.

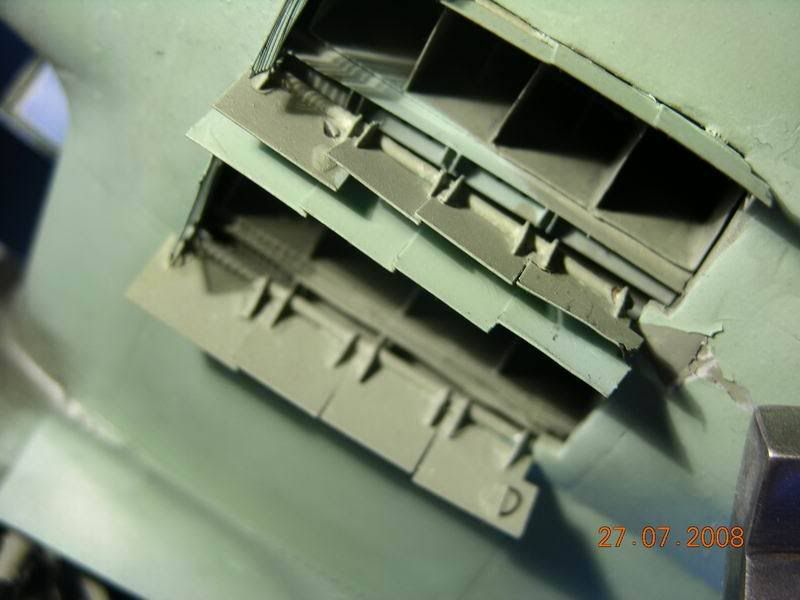

U mnie wygląda to tak - szpachla odpadła z wiekiem i obracaniem modelu na podstawce.
Obrazek
Pozdrawiam Jacek

Każdy patrzy na świat przez własne okulary
Obrazek
Avatar użytkownika
badger

Posty: 707
Dołączył(a): sobota, 22 marca 2008, 08:34
Lokalizacja: Kraków

Re: Heinkel He-111 H6 | Monogram | 1/48

Postprzez shivadog » niedziela, 27 lipca 2008, 19:20

zastanawiałem się nad tą komorą bombową, ale zdecydowałem się na wersję z torpedami.
Zobaczymy co z tego wyjdzie, muszę się jakoś odblokować z kokpitem, gdzie trochę nie wiem jak sprawę rozwiązać logistycznie.
Czytałem też gdzieś, że części oszklenia kokpitu nie do końca pasują...

pozdrawiam

Jerzy
Avatar użytkownika
shivadog

Posty: 3809
Dołączył(a): sobota, 22 września 2007, 14:51
Lokalizacja: WRSW/3M

Re: Heinkel He-111 H6 | Monogram | 1/48

Postprzez badger » niedziela, 27 lipca 2008, 19:36

Nie pasują. Przesunięcia są w granicach 1-1,5mm.
Pozdrawiam Jacek

Każdy patrzy na świat przez własne okulary
Obrazek
Avatar użytkownika
badger

Posty: 707
Dołączył(a): sobota, 22 marca 2008, 08:34
Lokalizacja: Kraków

Re: Heinkel He-111 H6 | Monogram | 1/48

Postprzez Kuba P. » poniedziałek, 28 lipca 2008, 08:00

shivadog napisał(a):Mam dylemat, czy zostawić w kokpicie RLM O2 jak resztę kadłuba, czy jednak RLM 66?


Raczej Schwarzgrau 66
Ostatnio edytowano poniedziałek, 28 lipca 2008, 09:10 przez Kuba P., łącznie edytowano 1 raz
Avatar użytkownika
Kuba P.

Posty: 9273
Dołączył(a): niedziela, 11 listopada 2007, 00:07
Lokalizacja: Warszawa/Wodzisław Śl.

Re: Heinkel He-111 H6 | Monogram | 1/48

Postprzez shivadog » poniedziałek, 28 lipca 2008, 09:02

dzięki Kuba, potwierdziłeś moje przypuszczenia :)
Avatar użytkownika
shivadog

Posty: 3809
Dołączył(a): sobota, 22 września 2007, 14:51
Lokalizacja: WRSW/3M

Re: Heinkel He-111 H6 | Monogram | 1/48

Postprzez subgrafik » poniedziałek, 28 lipca 2008, 09:46

Milo widziec odskocznie miedzy plakatami :)

Chociaz merytorycznie pewnie nie pomoge - z checia podopinguje kolege.
You need nothing to be happy. You need something to be sad.
~ Mooji.
Avatar użytkownika
subgrafik

Posty: 1786
Dołączył(a): środa, 12 grudnia 2007, 16:46
Lokalizacja: Wolne Miasto Wroclaw

Re: Heinkel He-111 H6 | Monogram | 1/48

Postprzez shivadog » poniedziałek, 28 lipca 2008, 14:50

trzeba coś robić poza pracą, żeby nie zwariować :D

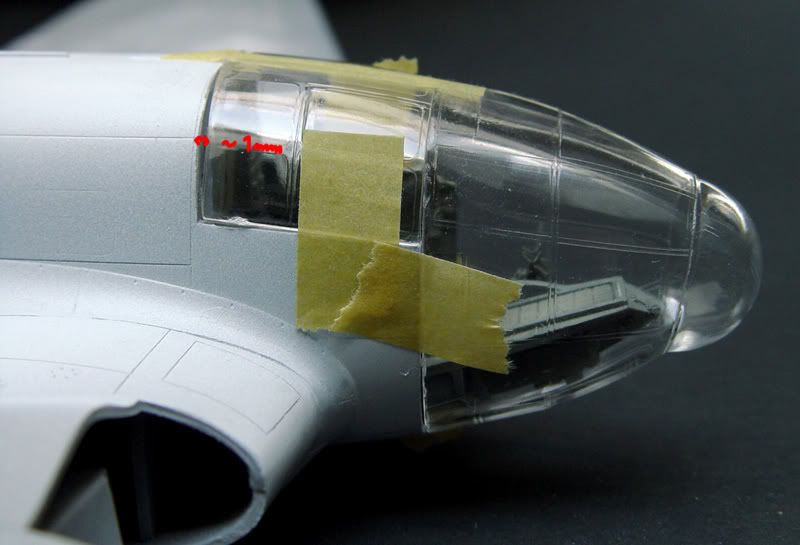

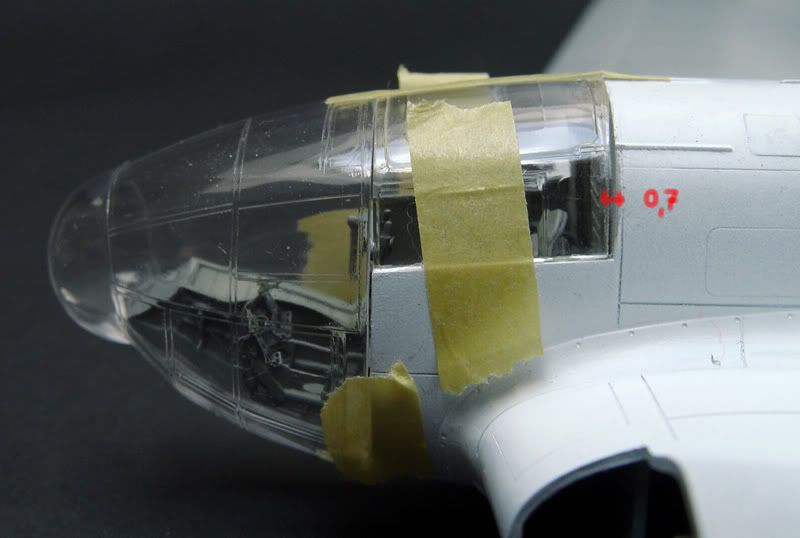

sprawdziłem to oszklenie, nie jest źle
Obrazek
Obrazek

przednia część się wpasowuje w miarę OK, tylna zostawia rozszerzający się odstęp do wypełnienia.
Avatar użytkownika
shivadog

Posty: 3809
Dołączył(a): sobota, 22 września 2007, 14:51
Lokalizacja: WRSW/3M

Re: Heinkel He 111 H-6 | Monogram | 1/48

Postprzez shivadog » poniedziałek, 1 września 2008, 09:54

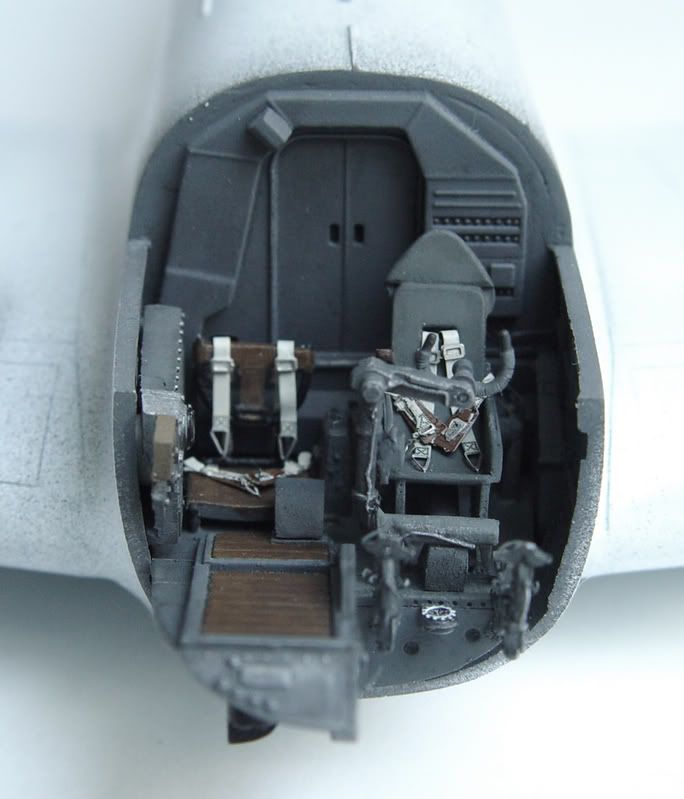

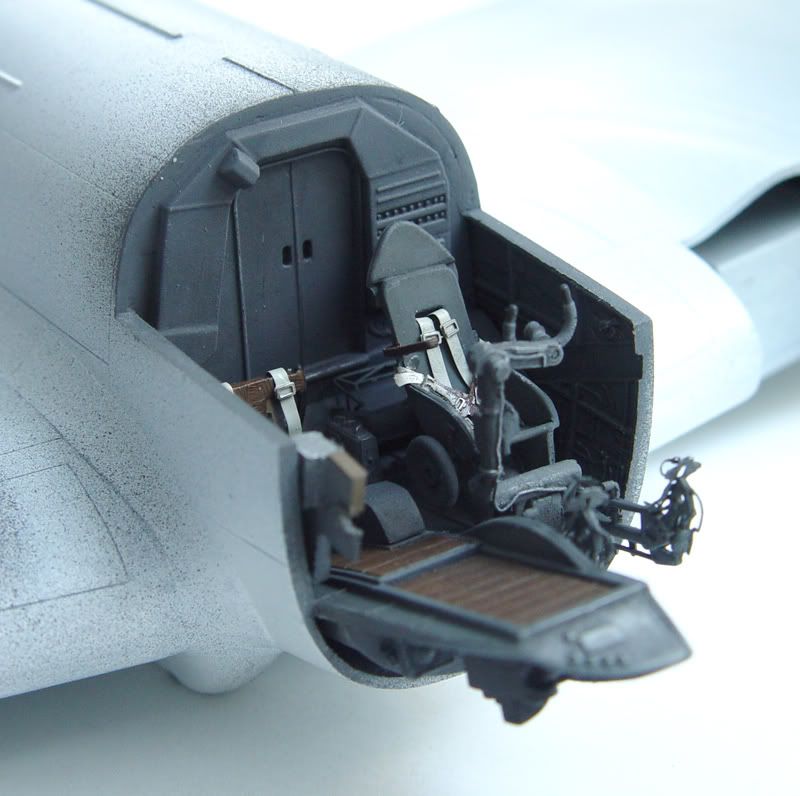

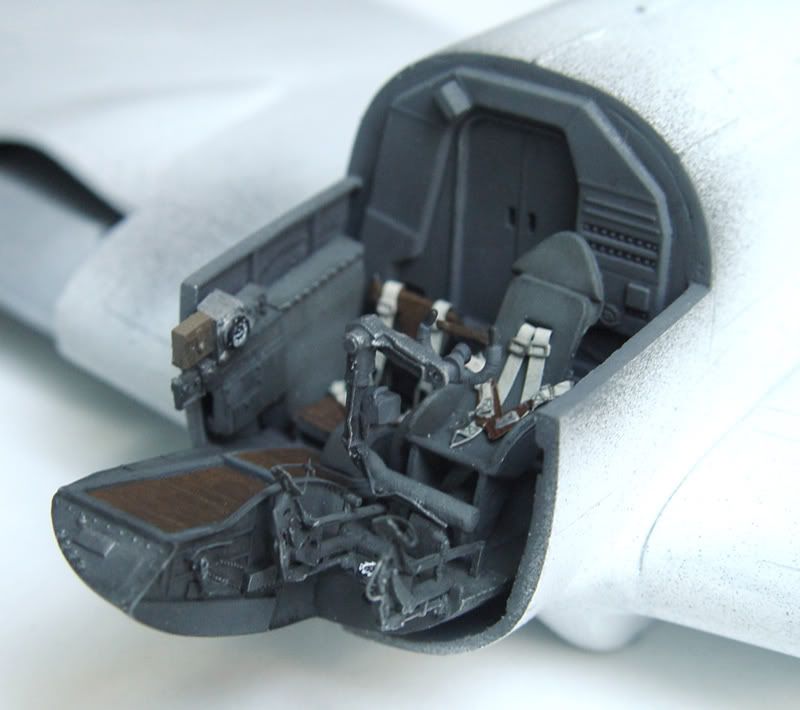

Powakacyjny mały postęp.
Testowo złożone.
Obrazek
Obrazek
Obrazek
Obrazek

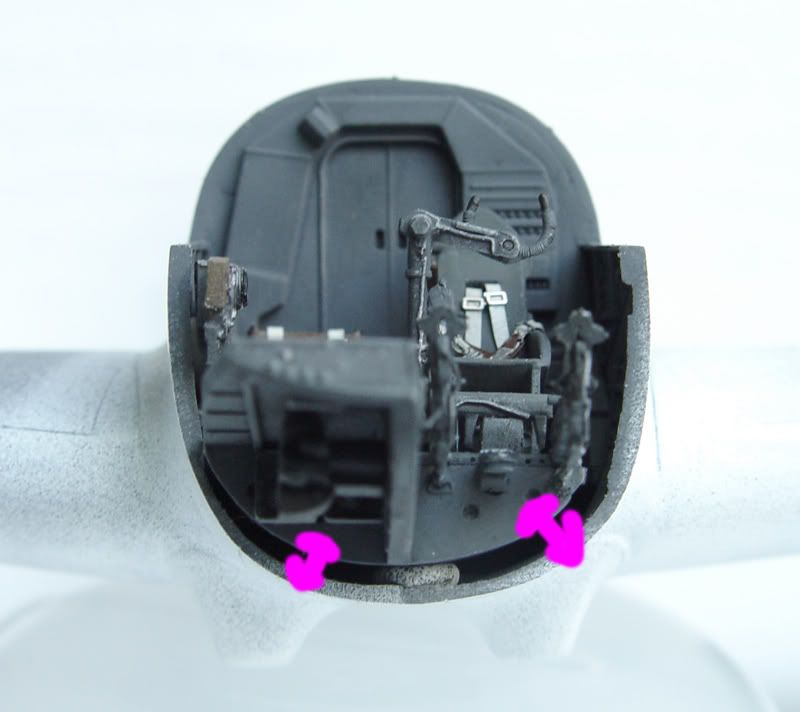

Muszę lekko podłogę do góry unieść, żeby zamknęła się w oszkleniu, wtedy robi się taka niefajna szpara, z którą nie wiem co zrobić...

Coś jeszcze do porawy ktoś widzi?

Pozdrawiam,

J
Avatar użytkownika
shivadog

Posty: 3809
Dołączył(a): sobota, 22 września 2007, 14:51
Lokalizacja: WRSW/3M

Re: Heinkel He 111 H-6 | Monogram | 1/48

Postprzez shivadog » piątek, 3 października 2008, 22:24

Pytanie na szybko, czy ma ktoś jakieś podpowiedzi jak były malowane niemieckie torpedy lotnicze?

Pozdrawiam,

Jerzy
Avatar użytkownika
shivadog

Posty: 3809
Dołączył(a): sobota, 22 września 2007, 14:51
Lokalizacja: WRSW/3M

Re: Heinkel He 111 H-6 | Monogram | 1/48

Postprzez subgrafik » sobota, 4 października 2008, 10:20

Muszę lekko podłogę do góry unieść, żeby zamknęła się w oszkleniu, wtedy robi się taka niefajna szpara, z którą nie wiem co zrobić...


a jak to w orginale wygladalo ? bo na szybko to plytka poliestrowa chyba :)
You need nothing to be happy. You need something to be sad.
~ Mooji.
Avatar użytkownika
subgrafik

Posty: 1786
Dołączył(a): środa, 12 grudnia 2007, 16:46
Lokalizacja: Wolne Miasto Wroclaw

Re: Heinkel He 111 H-6 | Monogram | 1/48

Postprzez uruk-hai » sobota, 4 października 2008, 10:53

'Oszklenie' kompletne (w tym przód wanny) produkował Koster, mieli też działka MG-FF z bębnem (i płaskim) magazynkiem które używane były w 'morskich' H-6

Mam tego H-4/H-6 jeszcze w pudle (od lat kilku) i ma niestety śmigła o wąskich łopatach. W H-6 były drzewniane o szerokich łopatach których jednakowoż producent nie załącza :/

Budowa modelu i zmagania były opisane w mini-Replice 6 (1/1999) :)

BTW słyszał-li ktoś o konwersji (silniki!) P-1 to tego modelu ???
Ostatnio edytowano sobota, 4 października 2008, 11:35 przez uruk-hai, łącznie edytowano 1 raz
uruk-hai

Posty: 167
Dołączył(a): środa, 13 lutego 2008, 16:46
Lokalizacja: Gliwice

Re: Heinkel He 111 H-6 | Monogram | 1/48

Postprzez Wojciech Perkowski » sobota, 4 października 2008, 11:25

uruk-hai napisał(a):..Mam tego H-4/H-6 jeszcze w pudle (od lat kilku) i ma niestety śmigła o wąskich łopatach. W H-6 były drzewniane o szerogich łopatach których jednakowoż producent nie załącza :/...


Takie :?: : http://www.sbsmodel.com/He-111.JPG/He-111-full;init:.JPG
Wojtek
Wojciech Perkowski

Posty: 631
Dołączył(a): sobota, 13 października 2007, 14:07
Lokalizacja: okolice Białegostoku
